- 工種
- システム型枠
- 発注者
- 民間
- 元請者
- 青協建設株式会社
- 工事場所
- 岐阜県
- 施工
- 平成29年10月~平成30年6月(予定)
- 工事概要
- 型枠種類 : PERI社製TRIO
使用パネル : TR2700×2400、TR2400×1200、TR2700×720、TR2700×600、TR2700×300
【ベース部】
型枠面積 : 540m2
床面積 : 約1,270m2
高さ : 2m
コンクリート量 : 3,500m3
【壁部】 ※予定
型枠面積 : 2,289m2
床面積 : 約270m2
高さ : 9~10m
コンクリート量 : 約2,100m3
【特徴】
複数の逆T擁壁を組み合わせ調整池及び沈砂池を造ることを目的としています。
ベース部は7ブロックに分け、可能な面はセパレータを必要とせず、専用の
金具と押し引き材のみで固定しました。
【苦労点】
止水板を挟むため、型枠の割り付けに工夫が必要でした。
【成果】
平成29年12月15日現在、「ベース部」最終ブロックのコンクリート打設が完了。
平成30年1月より、順次「壁部」についても施工を行う予定です。
![](https://www.toyostb.co.jp/wp-content/uploads/2017/12/001.2-500x375.jpg)

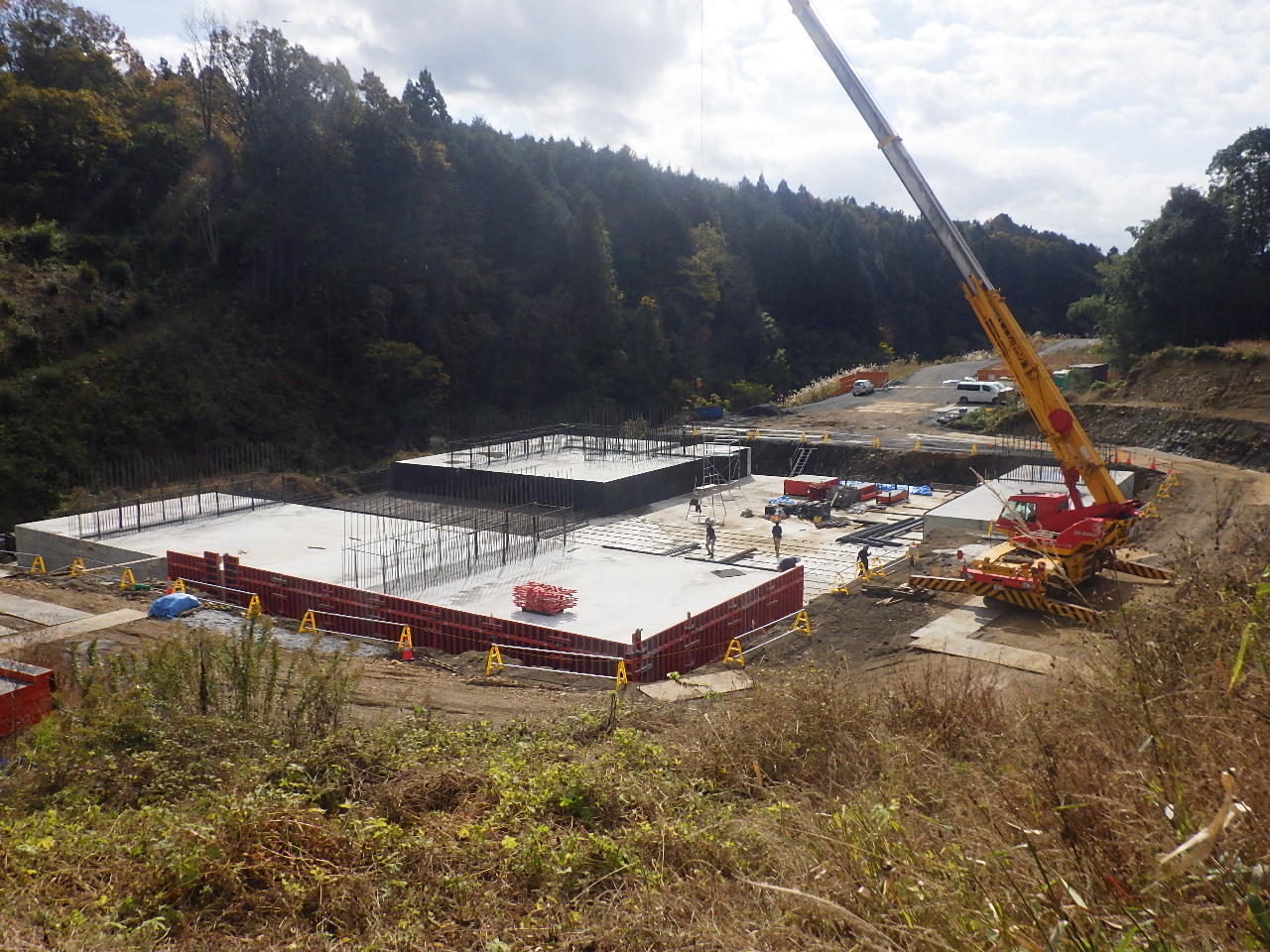

施工状況
![](https://www.toyostb.co.jp/wp-content/uploads/2017/12/001-500x375.jpg)

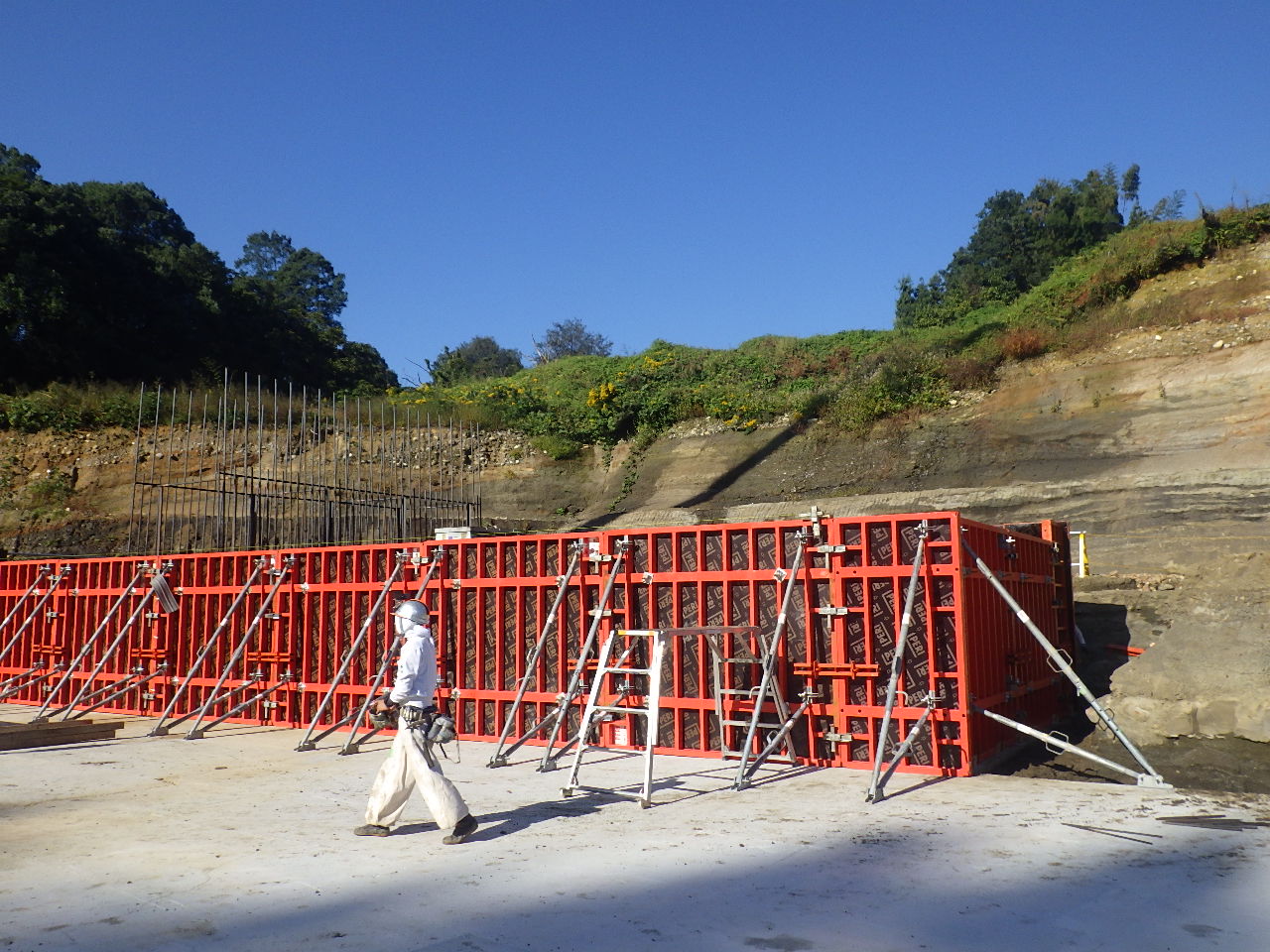

施工状況
![](https://www.toyostb.co.jp/wp-content/uploads/2017/12/002-500x375.jpg)

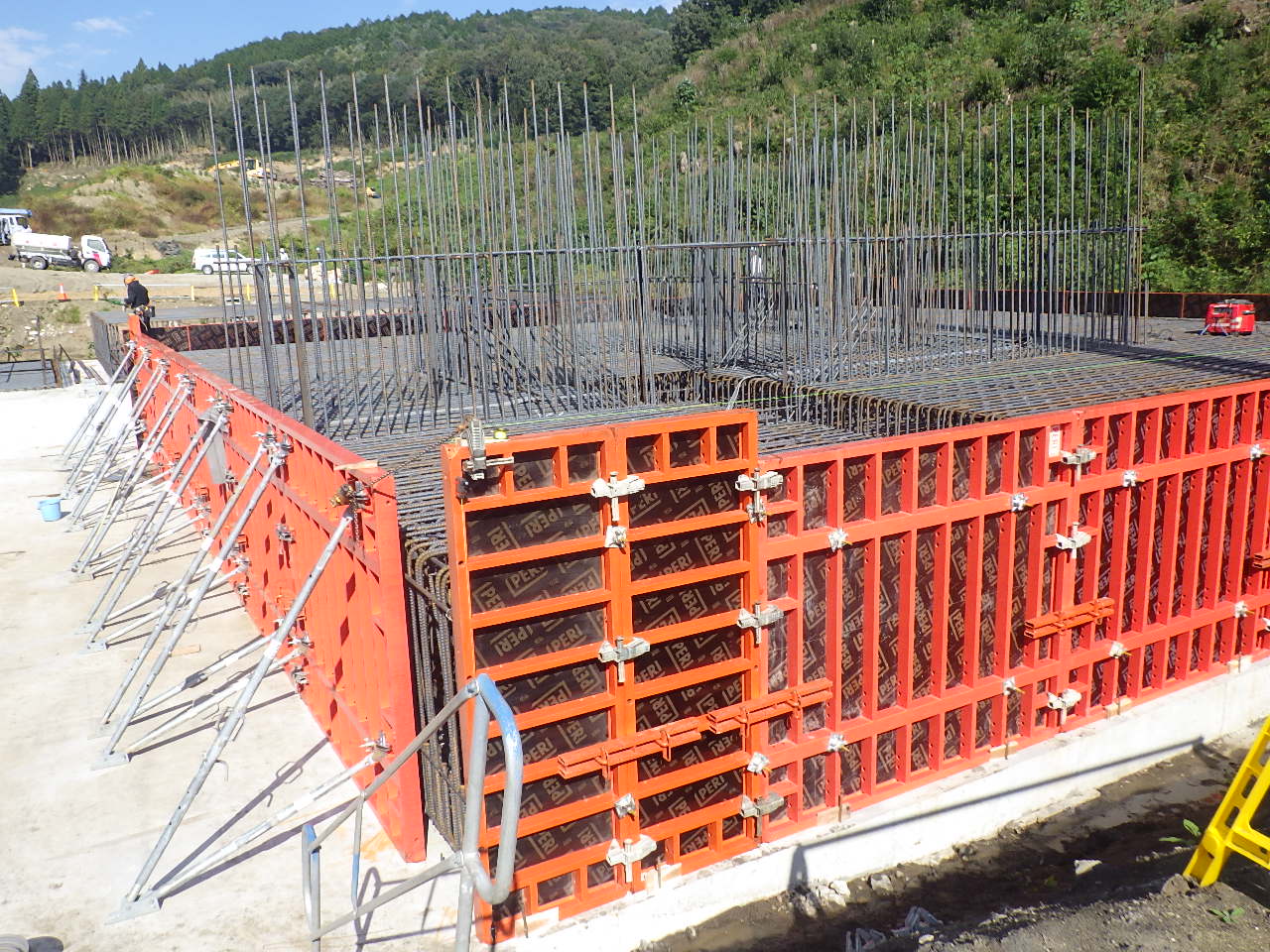

施工状況
![](https://www.toyostb.co.jp/wp-content/uploads/2017/12/003-500x375.jpg)

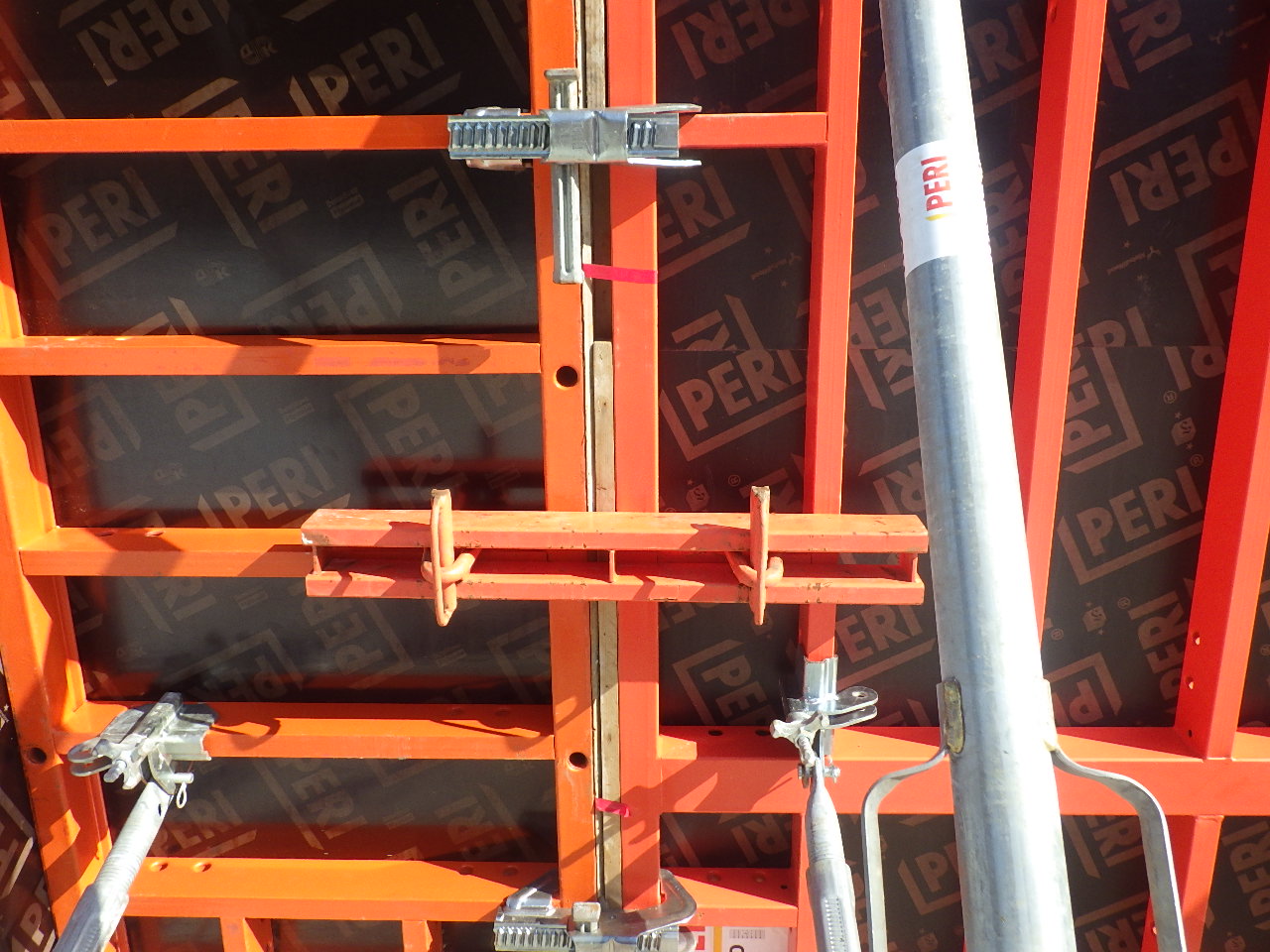

施工状況
