- 工種
- システム型枠
- 発注者
- 民間
- 元請者
- 青協建設株式会社
- 工事場所
- 岐阜県
- 施工
- 平成29年10月~平成30年7月
- 工事概要
- 型枠種類 : PERI社製TRIO
使用パネル : TR2700×2400、TR2400×1200、TR2700×720、TR2700×600、TR2700×300
【ベース部】
型枠面積 : 540m2
床面積 : 約1,270m2
高さ : 2m
コンクリート量 : 3,500m3
【壁部】
型枠面積 : 2,289m2
床面積 : 約270m2
高さ : 9~10m
コンクリート量 : 約2,100m3
【特徴】
複数の逆T擁壁を組み合わせ調整池及び沈砂池を造ることを目的としています。
壁部は10mの立ち上がりを2回に分けて打ち上げます。
両勾配「1:0.05」で施工しています。
【成果】
大版型枠を8~10回転用しましたが、表面のべニアの破損はみられませんでした。
事故無く無事に完了することができました。
![](https://www.toyostb.co.jp/wp-content/uploads/2018/08/01993a6ef2b8094dba3c7eb0519d9287-500x375.jpg)

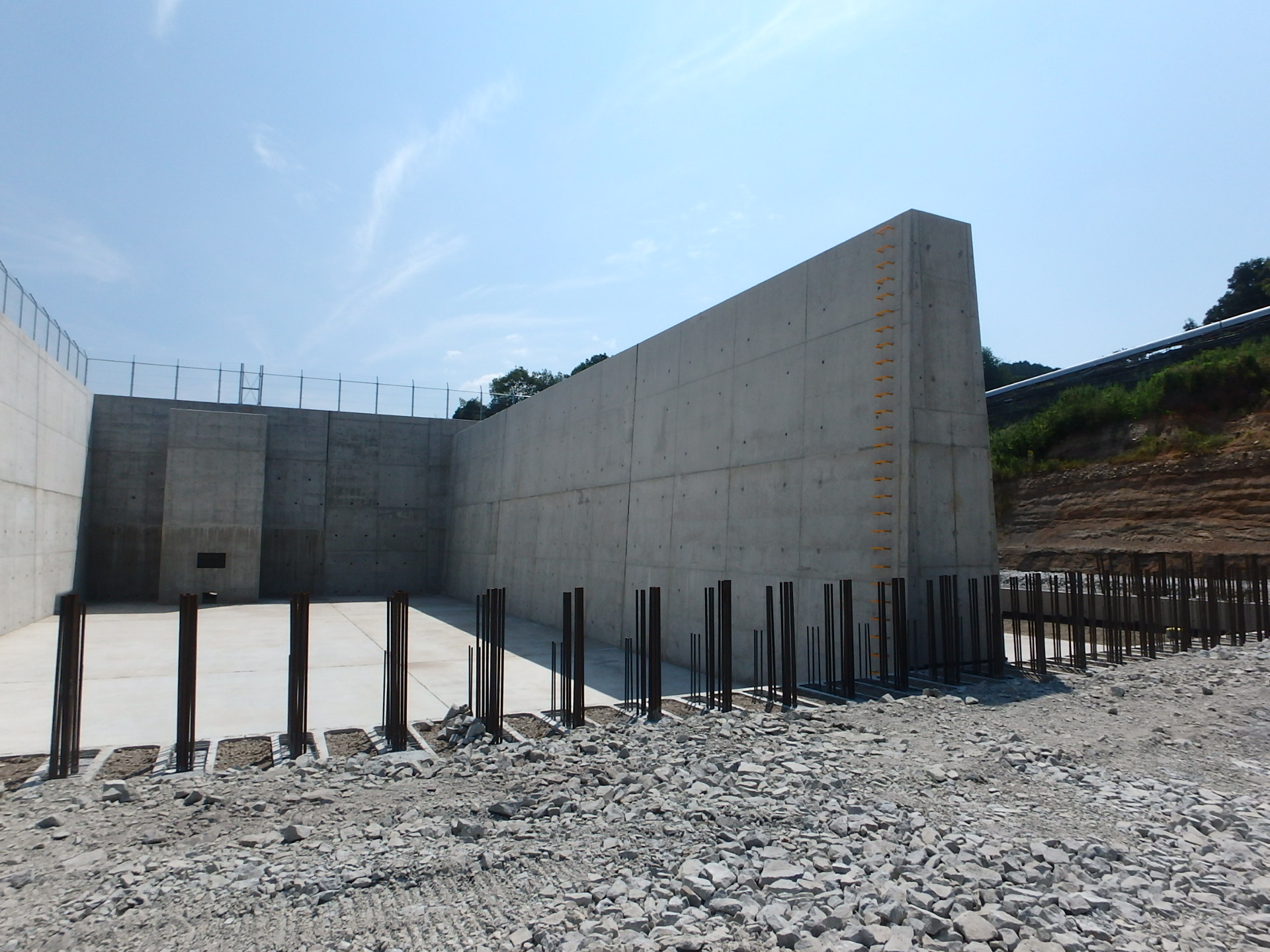

完成の様子①
![](https://www.toyostb.co.jp/wp-content/uploads/2018/08/8a57e6857e52655689b58440a93710e9-500x375.jpg)

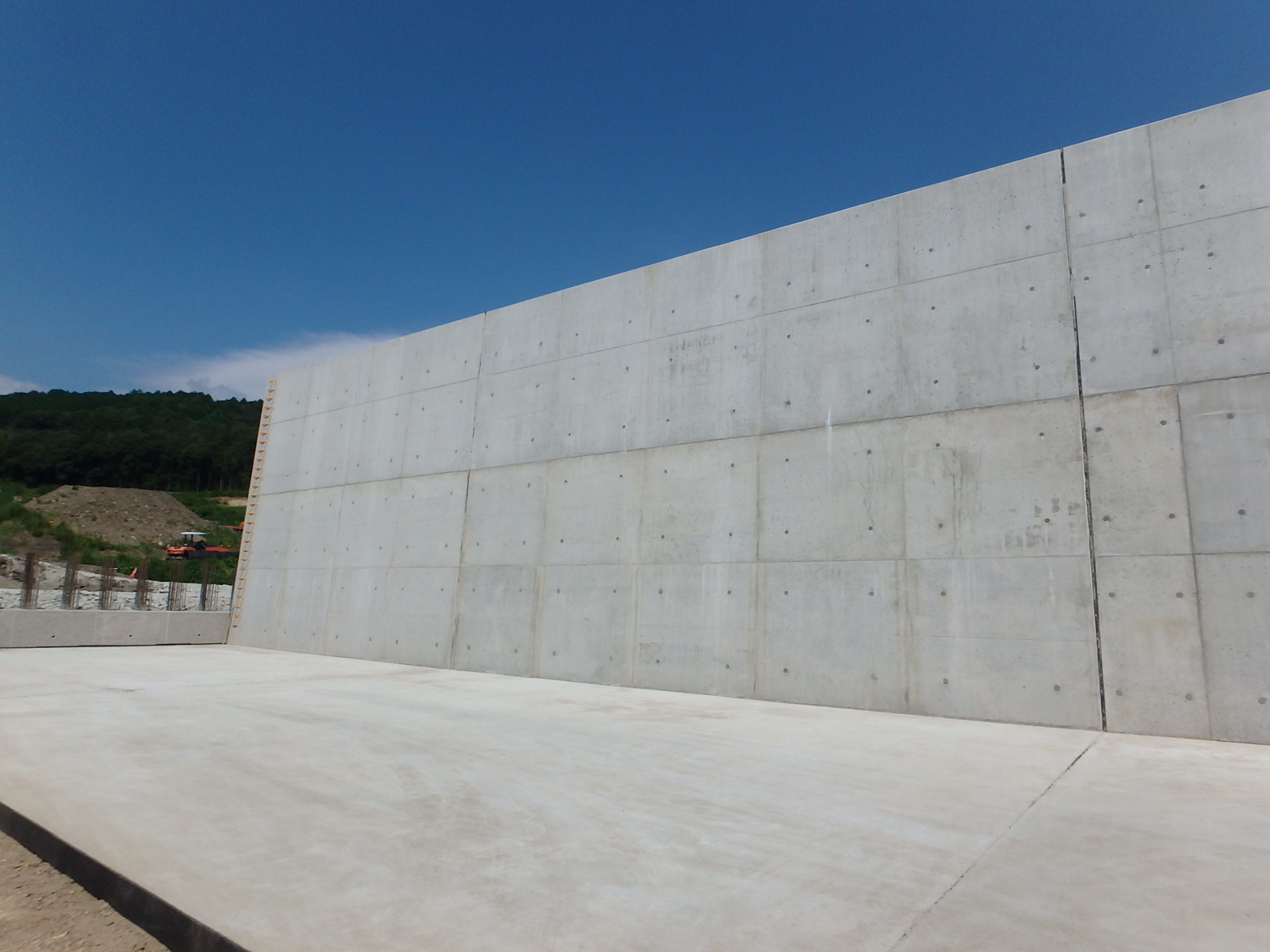

完成の様子②
![](https://www.toyostb.co.jp/wp-content/uploads/2018/08/ee7111864ead0390e94e1ed25686e90b-500x375.jpg)

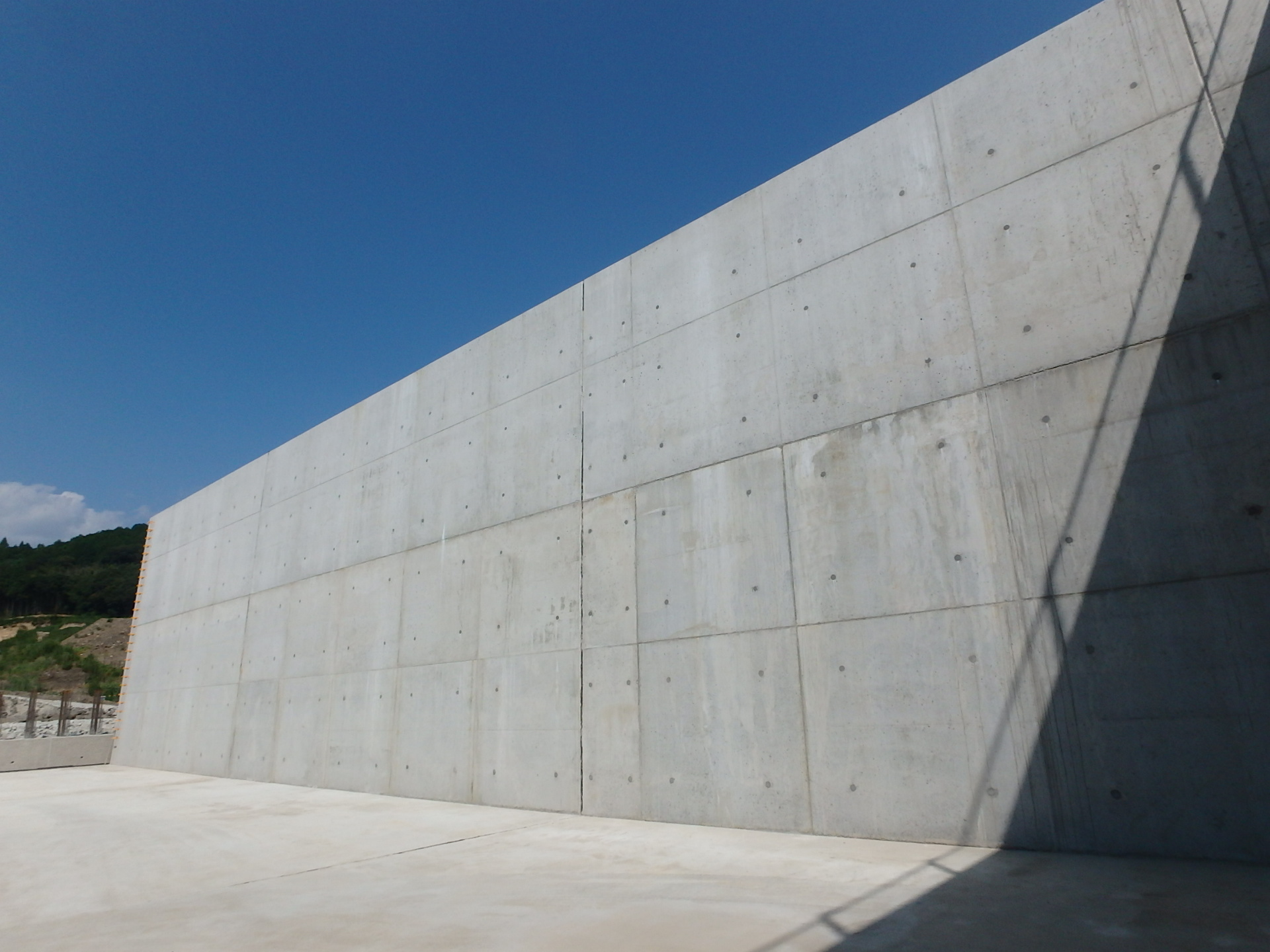

完成の様子③
